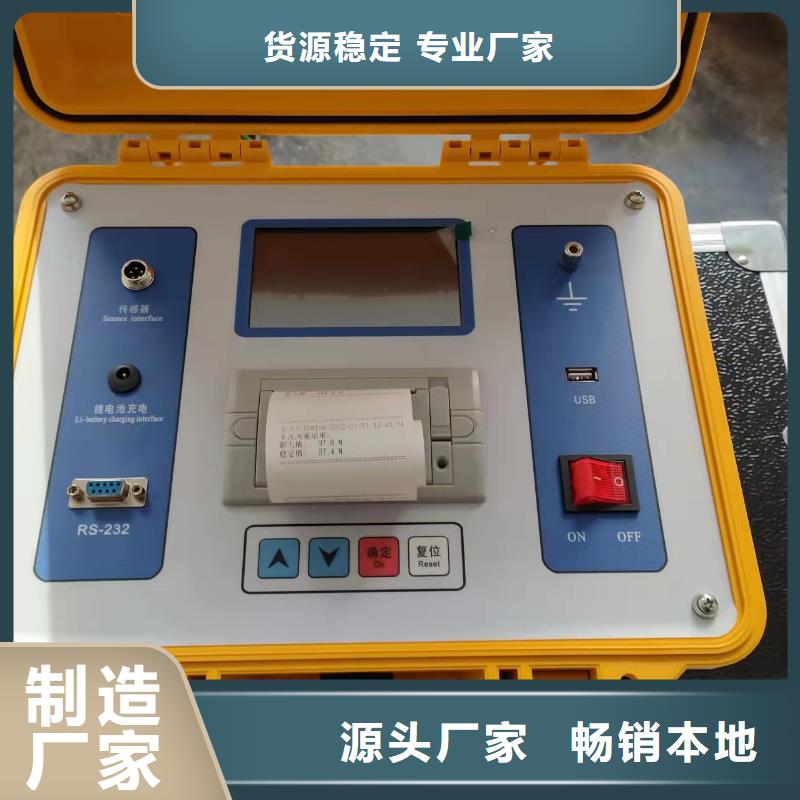

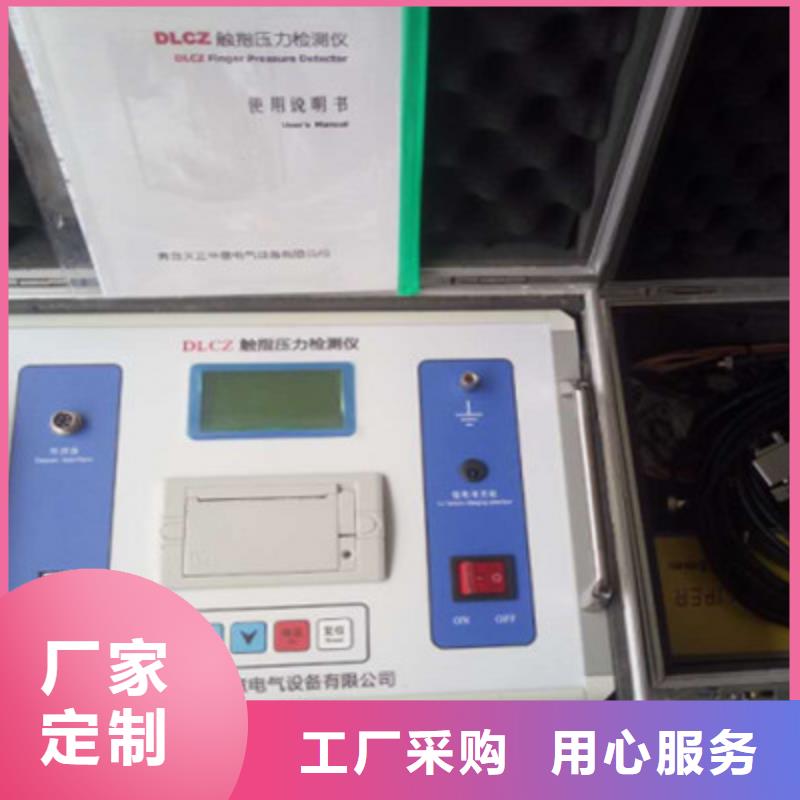

安徽亳州隔离开关触指压力测试仪 随着高压开关柜的广泛使用及不断发展，开关柜梅花触头的发热问题也越来越受到运行单位的广泛关注。通常梅花触头和开关本体及静触头接触好坏和夹紧弹簧有直接关系。当弹簧压力不够时，会造成触指局部过热，使触指弹簧退火而出现疲软。疲软的弹簧使触指和触头间的接触压力继续降低，接触状态变得更差，促使发热更加严重，触指弹簧进一步退火，从而进入一种恶性循环。使发热发展成为过热状态，造成绝缘损坏，引起电弧放电造成开关柜的烧毁。由于开关柜母线室是连通的，当一个间隔故障时，电弧侵犯邻柜甚至会造成“火烧连营”的事故，扩大事故范围和影响。常规检查时只能凭经验判断弹簧有无损伤，但无法准确测量出触头的压紧力。我公司根据多年经验，针对以上问题研发生产出了高压开关柜触头压力测量仪。该测量仪器广泛应用在各种高低压开关和开关柜的制造厂及运行现场。该测量仪无需对梅花触头弹簧进行拆解便可对高压开关柜内部的梅花触头进行力学性能检测，用以解决实际生产中只能对单个紧固弹簧进行力学检测，而不能对装配后的触头进行检测的难题。1.1产品特点?轻巧便携，便携式仪器，方便现场操作；?显示直观，采用大分辨率真彩液晶显示屏，内容显示清晰、直观；?操作简单，采用触摸按键；?标定简单，支持用户自己标定置零复位传感器；?精度高、稳定性好，采用中航工业高精度应变片，高精度、低温漂、蠕变小，长期稳定性好；?具备声音报警功能，报警阈值可设置；?支持多单位显示，测量单位支持“N”、“kg”；?具备数据上传功能，仪器工作在USB设备 U盘模式，可以将历史数据直接读取；?内置大容量非易失性存储器，记录数据带时标，掉电不丢失；?内置高精度实时时钟功能：可进行日期及时间校准；?仪器内置大容量锂电池、带适配器电源接口，带电池电量显示；1.2产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量；2)适用于高压开关柜和高压手车生产过程中的触头压力检测；

安徽亳州隔离开关触指压力测试仪打开测试仪电源，等待2-3秒后进入测试菜单，然后按【确定】键进入，如下图：◆表示当前选中菜单，按上，下键可以切换菜单。按【确定】键可以进入测试界面，如下图：此时，按【确定】可以开始测量，4.2测量方法4.2.1将调整好的模拟触头在需要测量的触指与触头接触线处，用手握住手柄使前端张开至a值，此时测试仪液晶上显示两组数字，一组是随模拟触头感受压力的大小显示瞬时值，随着压力值的微小变化，数值都有变化；另一组跟踪模拟触头感受压力的峰值（值）压力显示并自动锁定。整个测量采样过程多记录为3分钟，此过程中，观察液晶显示数据，大约3-5秒测试完成后，当用户发现测量值基本稳定后，按一下【确定】键完成测量。此时数据会自动存储到SD卡中。此时屏幕提示是否打印数据，如果需要打印，则按一下【确定】键即可；或者按一下向下键 →【确定】键，选择重新再次测试。4.2.2 设定本机时钟进入【设定本机时钟】菜单后，界面如下：按下键切换光标，按上键改变数值，修改完成后，按【确认】键退出。下面介绍各种不同的隔离开关模拟触头调试的方法4.2.3 图5、图6是折臂式隔离开关未装静触头用DLCZ的测量示意图。
