安徽宣城非线性电阻测试仪氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险陷。仪器操作简单、使用方便，测量全过程由微机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。二、产品特点1.仪器标准配置不带高能锂离子电池，可选配内置。2.5.7寸320×240液晶显示器,高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。3.适用于避雷器带电、停电或试验室等场所使用。4.三种试验方式。支持有电压基准信号取样方式；也支持无电压方式，通过软件计算找到电压基准；还可以选配感应板方式，通过感应电场强度来找电压基准。5.电流、电压传感器完全隔离，可靠。分三次测试A、B、C三相氧化锌避雷器可保存为一组试验数据。6.仪器可连续测试，显示电压电流曲线，并可快速打印数据和曲线。7.内部配置存储器，可掉电存储200组试验数据。8.选配RS232通讯接口，可通过上位机进行试验，导出试验数据。9.可进行抗干扰计算，补偿A、C两相电流受B相偏差。10.高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。避雷器泄露电流测试仪发电机灭磁过压保护测试装置灭磁过电压保护器交直流参数测试仪过压灭磁保护器特性测试仪灭磁过压直流氧化锌特性测试仪氧化锌避雷器直流参数测试仪全自动避雷器泄露电流表校验仪消谐电阻器特性参数测试仪氧化锌避雷器直流参数测试仪 氧化锌非线性电阻测试仪氧化锌阀片检测仪水电站励磁非线性电阻测试仪压敏过电压保护装置测试仪压敏式过电压保护装置测试仪压敏式过电压保护测试仪压敏式过电压保护器测试仪

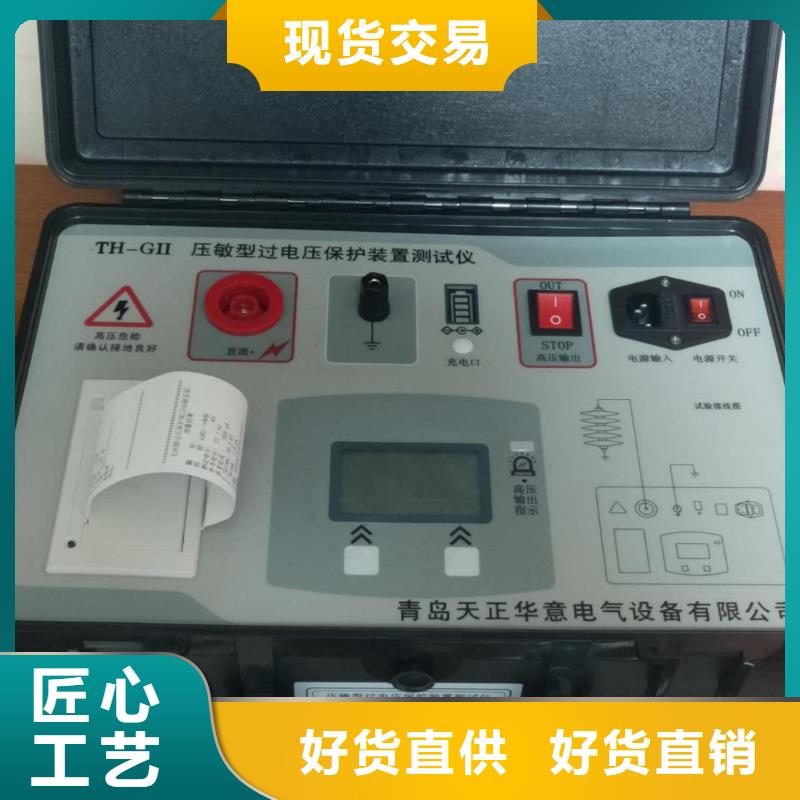

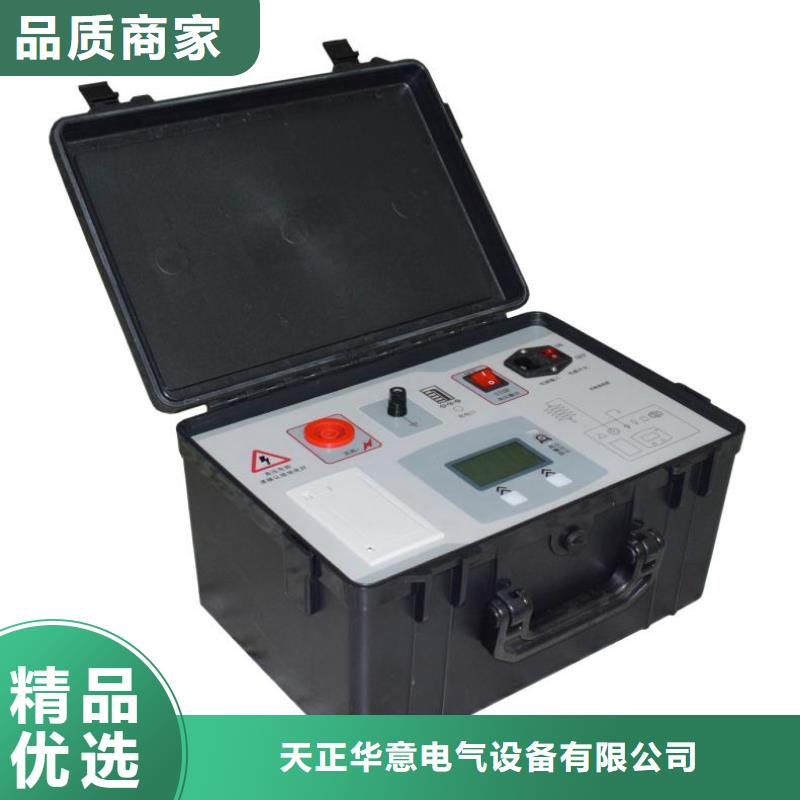

安徽宣城非线性电阻测试仪尊敬的用户：感谢您选购我公司的氧化锌避雷器直流特性测试仪，本仪器可完成10kV电压级以下的氧化锌避雷器的直流1mA参考电压试验，大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10ma的V-A特性试验，锂电池组供电，具有体积小、重量轻、精度高、操作使用方便等优点。请您在使用本仪器之前仔细阅读本说明书内容，并着重关注“指导”部分。 如果您已经阅读完本说明书，建议您将此说明书妥善保管，以便在将来的使用过程中进行查阅。如果您在使用中出现问题，或者对本仪器的某些功能的使用存在疑问，且无法在本手册中获得帮助，请咨询仪器经销商。安 全 指 导☆阅读并理解说明书中的所有指导内容☆确认仪器与被测设备及地连接好才可开始试验☆严禁用手或金属物体触碰高压输出端子，以免造成电击事故☆仪器内部有高压，请勿随意拆卸☆充电只可使用附带的专用电源充电器充电☆使用时请勿将仪器放置在不稳定的架子或桌子上，避免摔落损坏☆勿将仪器置于过热、过湿的环境存放☆勿使用液体或气体清洁剂清洁仪器，可使用干燥布料清洁目 录

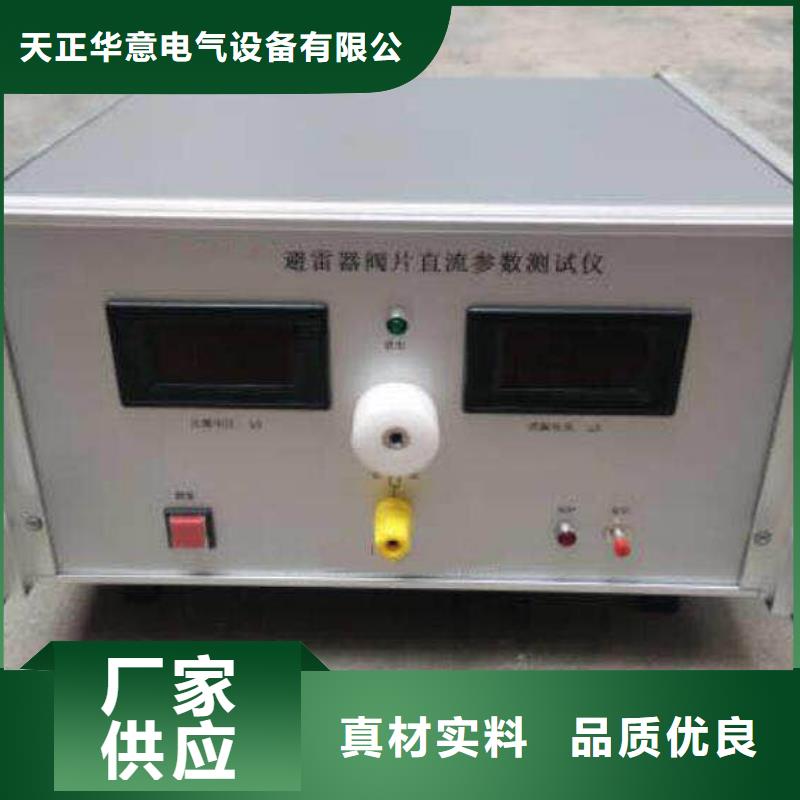

安徽宣城非线性电阻测试仪工作原理说明测试台接通电源，由“电压调节”的调压器调整输出电压给高压变压器,变压器输出的高压，经二极管整流后，产生5HZ或50HZ底宽10mS的正弦半波电压输出到A.K两端,连接到被测器件两端;同时峰值电压经1000/1的比例衰减后输入到控制电路，峰值电流经取样电阻取出输入到控制电路。由控制电路处理后，其峰值输出到电压.电流表头进行显示。七、使用方法1、通电前先确定“电源”及“测量“按键处于抬起状态，然后连接电源线应保证电源线有可靠的接地;2、将测试线“A”连接到设备输出的“A”接线端口,“K”端连接到设备输出的“K”接线端口;3、先确认“电压调节”旋钮调到零位（旋钮逆时针方向到底为零位），将测量按钮置于关闭状态(指示灯不亮);4、开启“电源”按钮，设备带电，电压表头数码管显示“0.00”；电流表 头数码管显示“0.00”（低档）；5、设定漏电流保护:按住保护设定的红色按钮，观察漏电流表头显示数值,显示的数值即为保护的设定值。旋转“保护设定”的灰色旋钮可以调整数据，顺时针方向增加显示数值；松开红色按钮，既设定相应漏电流保护值。6、将被测元件正确接入A-K两端，设置好正、反向测试。正向：阳极A为高压，阴极K为低压；反向：阳极A为低压，阴极K为高压。7、轻轻按下去“测量”开关，“测量”开关指示灯亮。顺时针缓慢调节 “电 压调节”旋钮，并观察电压表头上显示出的变化电压值，直至达到测试值为止，同时观察漏电流显示表头上的漏电流值；测试完立即将电压调零，并作相应记。8、换向测量，需将“电压调节”逆时针调到底，电压降为零,换向开关选择到“反向”状态;(当有输出时“K”为高压端,“A”为低压端)，再重复上述“5”的测量操作;若在高压下直接选择“反向”操作是极其危险的，使用时请特别注意；9、当更换被测器件时同样将“电压调节”逆时针调到底，电压降为零,并按起 “测量”按钮，即关掉测量,再进行更换被测的操作。不关测量进行操作比较危险;10、测试时当被测器件漏电流大于保护设定漏电流时(如设定保护漏电流为 12.9mA,当测试漏电流达到12-13mA)，保护电路动作，同时“保护”红色指示灯亮起,主电路断开,不再有高压输出;恢复测试须将“电压调节”调至零位再按“复位”，电压没有调零前无法使“复位”按钮动作。复位后设备将恢复到测量前状态;
