铸铁镶铜闸门-水电站启闭机闸门创新

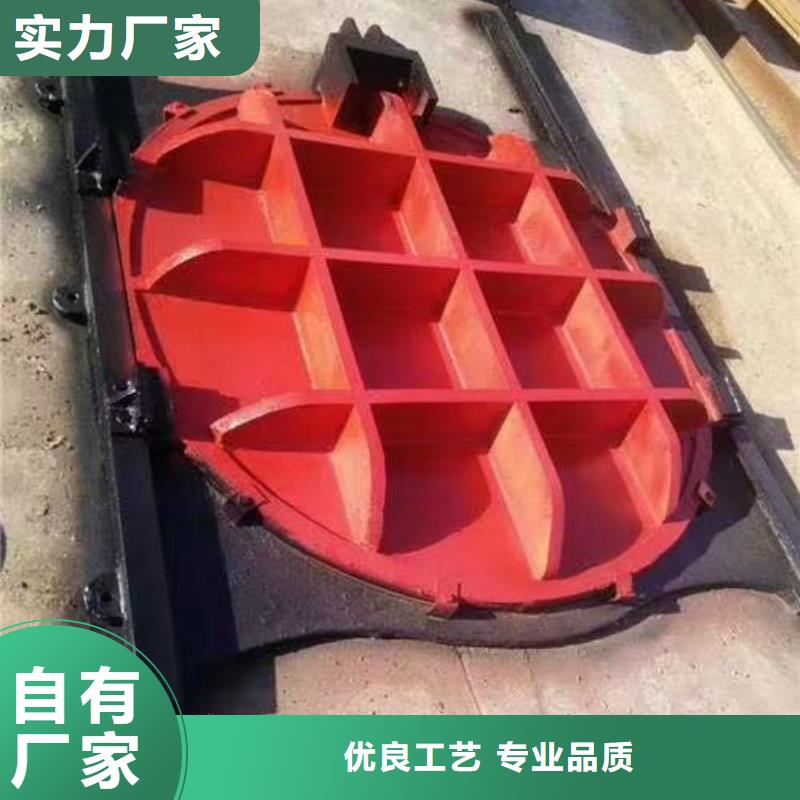

铸铁镶铜圆闸门结构特点： 　　铸铁镶铜闸门根据外形结构分为铸铁镶铜圆闸门和铸铁镶铜方闸门，铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单，密封性能好，耐磨性强，操作简单，安装方便，使用寿命长，规格齐全，适用性广等特点，可根据客户需要选配手动启闭机或手电两用启闭机。 1、平面滑块式钢闸门：该闸门由门叶框架、橡胶水封、锁定梁、滑块等组成。该闸门除了密封止水外，左右两端没有锁定梁，当须检修时，将闸门支撑在闸门槽上，滑块采用含油尼龙，即耐腐蚀具摩擦系数为钢制的三分之一。 2、定轮式钢闸门：该闸门具备平面滑块式钢闸门的优点，不同之处，将滑块改为滚动，摩擦系数因之降低，4平方米以上闸门应彩该式。

平板闸门止水结构型式分析 　　1、顶止水。顶止水一般是用压板和垫板把止水橡皮夹紧，并用螺栓固定于门叶或埋件的门楣上。止水橡皮的设置方向，应根据水压方向而定。一般要求止水橡皮在受到水压后，能使其圆头压紧在止水座板上。 　　2、侧止水。平面闸门的侧止水与顶止水构造型式相同。 　　3、底止水。平板钢闸门的底止水橡皮是利用压板和螺栓直接固定在门叶面板上，是将止水橡皮设在面板背水面的构造型式，是将止水橡皮设在迎水面的构造型式，止水橡皮一般采用条形橡皮。 　　4、节间止水。对于分段的平面闸门或叠梁闸门，一般都应设置节间止水。
