二次压降负载测试仪-录波分析仪用心做好每一件产品

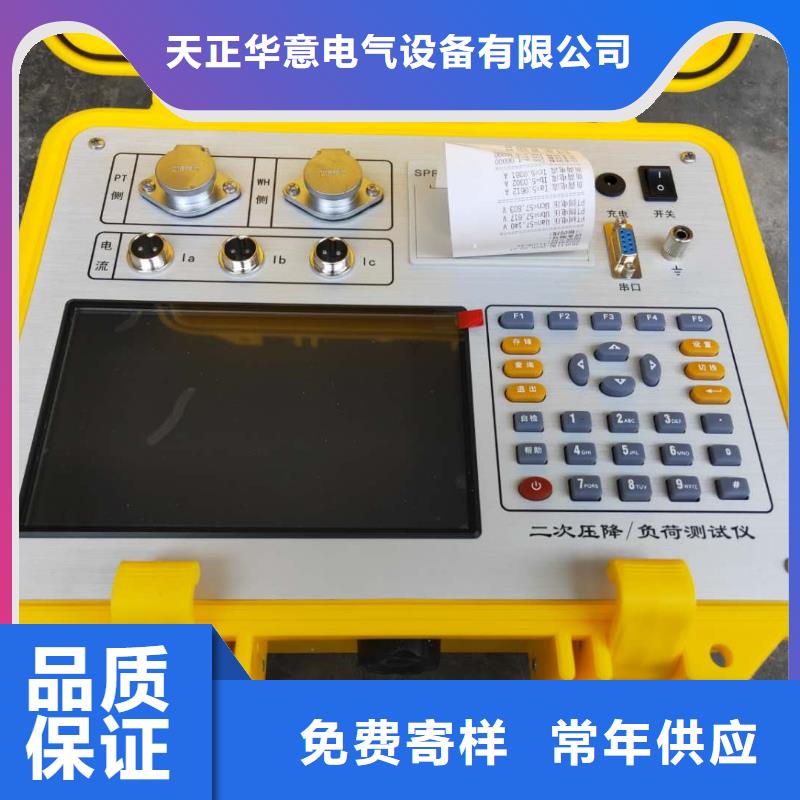

安徽亳州二次压降负载测试仪退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。3、液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。

安徽亳州二次压降负载测试仪 主要技术指标环境条件温度：－5℃～40℃相对温度：＜95％（25℃）海拔高度：＜2500mm外界干扰：无特强震动、无特强电磁场2. 2 PT二次负荷测试时仪器主要技术指标1). PT二次负荷测试⊙导纳测量准确度：X＝(X×2％＋Y×2％)2个字Y＝( Y×2％＋ X×2％×34.38)2个字2个字——仪器的量化误差电压表头：0.5％⊙电阻测量范围：0.1Ω-50.0Ω⊙阻抗测量准确度：X＝(X×2％＋Y×2％)2个字Y＝( Y×2％＋ X×2％×34.38)2个字2个字——仪器的量化误差电流表头：1％2. 3 CT二次负荷测试时仪器主要技术指标——阻抗测量范围：0.1Ω—50.0Ω——阻抗测量准确度：X＝(2％×X＋2％×Y2个字)Y＝(2％×X＋2％×Y2个字)2个字——仪器的量化误差电流表头：1％第三章 面板说明①为充电接口②为充电中③为充电结束④为电量不足⑤为操作按键⑥为RS232通讯口⑦为钳表电流输入⑧PT侧电压输入⑨液晶显示器⑩为电源开关第四章 测试过程中需要注意事项4. 1 为了保证工作人员在现场试验中的人身和电力系统发、供、配电气设备的运行，必须严格执行DL409-1991《电业工作规程》。4. 2 电气设备分为高压和低压两种：高压：设备对地电压在250V以上者；低压：设备对地电压在250V及以下者；4.3 工作人员与带电高压设备的距离表1高压设备带电时的距离电压等级（kV） 距离（m）10及以下 0.7020—35 1.0044 1.2060—110 1.50154 2.00220 3.00330 4.30500 5.004. 4主界面介绍a)CT负荷：测试CT二次负荷。b)PT负荷：测试PT二次负荷。c)升级接口：程序升级接口，不对用户开放。d)数据中心：可以浏览数据，删除数据。e)出厂时间：出厂时间 f)厂家设置：该设置不对用户开放，

安徽亳州二次压降负载测试仪多点接地是指三相四线接线的电压电流互感器绕组公共回路中性线存在两个或多个接到厂站接地网（或N600）的接地点，并且从互感器落地端子箱到电能表电压公共回路中性线存在一个以上的接地点。在电力系统中，公共回路对保障系统运行起到非常重要的作用。系统正常运行情况下，为了保证人身和设备的，《电力作业现场规程》规定互感器公共回路的一个电气连接必须有一个可靠的接地点。同时为了保证继电保护和自动装置的正确工作，要求回路一点接地。但是，变电所公共回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘的老化等，出现在一个电气连接的公共回路中出现多点接地，而且系统的公共回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。N600 配备高精度电流互感器，通过对N线电流的监测及对公共回路、其他回路的实时监测，重点解决电力系统公共回路的两点接地和多点接地等疑难故障，真正解决了运行及检修人员的后顾之忧。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。二、产品特点1、在线分析N600接地回路电流状态信息，不需停电，使用时确保系统。2、多点接地故障分析功能，分析仪通过对定位仪及其它接地回路的电流分析，判断二次回路接地系统是否存在多地接地故障。3、电流显示功能，分析仪可以显示信号电流大小、接地线分流信号大小及其他接地回路的分流电流大小。4、一次性准确判定N600回路多点接地、单点接地、无接地等多点状态。5、根据实际需要的功率，可以放大、缩小，输出电流值。6、分析仪根据现场的实际情况智能产生信号电流，保障被测系统的、可靠运行。7、接地电流超过设定值时视为接地故障发生。8、接地电流发生突变，且变化量超过设定值时视为接地故障发生。9、多点接地故障自动判断并报警。10、同步跟踪技术，锁定故障方向与故障支路。11、全触屏结构设计，不需要任何安键，便于工程应用的实用性。12、采集速度快，采集速度大于10M。13、配有大小不同的高精度的电钳，便于各种类型接线的粗细，多点接地制定选用。
